WindPerfect(流れ・熱・湿度等の解析が可能な3次元熱流体解析ソフトウェア)

メーカー :株式会社環境シミュレーション





特徴

●特徴1:広範な適用範囲と解析精度

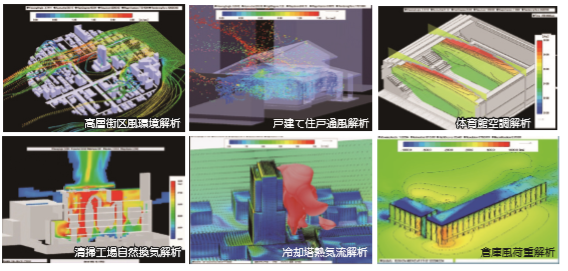

   風関連解析、空調換気解析、自然換気解析、輻射解析、熱伝導解析、
   電子・機械系など多岐にわたる解析を1本のソフトウェアで実現する事
   が可能で、多くのお客様に支持されてきた高い解析精度を誇ります。

●特徴2:使いやすいインターフェイスと入力機能


   経験の少ない者でも使いやすいインターフェイスと多彩な条件設定機能で、
   迅速・正確なデータ入力が簡単に可能です。
   今回、TreeControlインターフェイスを採用し、さらに入力が簡単になりました。
   複雑・大規模な解析も容易にが可能であり、1億グリッド以上の問題にも対応できます。

●特徴3:豊富で訴求力のある結果可視化

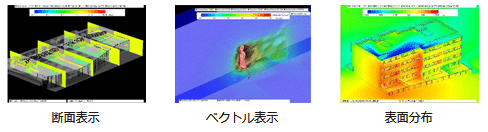

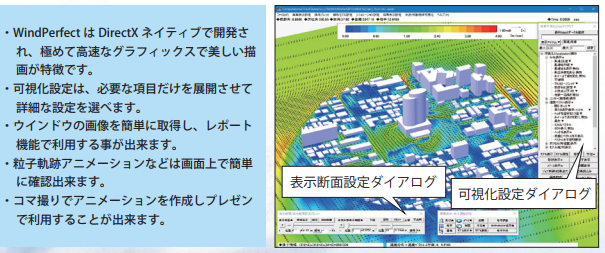

   定評ある豊富な結果可視化機能をベースに、高速な描画と美しい3次元グラフィックス
   表現をPC環境で実現します。
   迫力あるアニメーション作成と一連の結果加工機能は、報告書をより価値のあるものにします。

●特徴4:確実で実績豊富なBIM連携


   BIM・CIMでの運用に重要なCADデータインポート機能は、解析モデル作成の入力工数を
   大幅に軽減します。
   業界標準のDXF・STLデータの強力な読込み機能があなたを強力にサポートしします。



●特徴5:実務に即した役に立つ入力支援機能


   パーツライブラリ機能や風量・熱量バランス評価機能は、少ない工数で問題設定を
   容易にします。
   解析カテゴリ毎のノウハウをベースにしたデータ入力は、慣れない方であっても
   専門分野の問題への対応を容易にします。

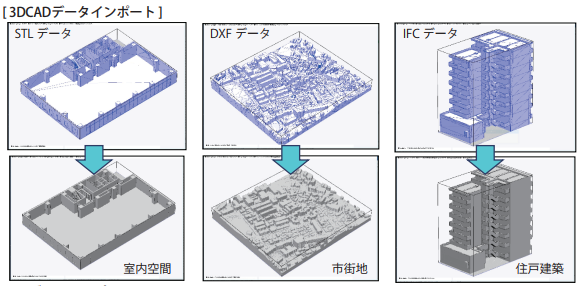

   3DCADデータインポート機能はBIM・CIM連携に極めて重要で、解析モデル作成を
   簡単にします。

●特徴6:多彩な結果評価機能

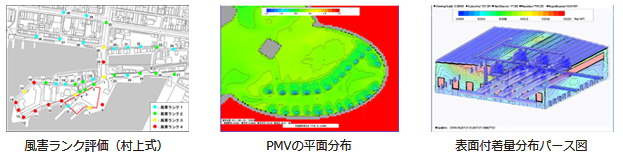

   風害ランク(村上式・風工学式)、PMV・SET*(冷温感指標)、SVE(空気齢・空気余命)
   MRT(平均輻射温度) 、平均層・ピーク外圧係数(風荷重用)など、実務に必須の多彩な
   評価機能を搭載しています。

●特徴7:VR機能(オプション)


   VR機能(オプション)は、VRシステムHTCViveと連携し、WindPerfectのフルの
   可視化機能をVR空間上で体験できる機能です。
   シミュレーション結果を3次元立体視した仮想空間に入ってウォークスルーが出来ます。
   建築熱流体解析の臨場感あふれる仮想現実験体は、極めて大きなインパクトがあります。

●特徴8:報告書自動作成機能

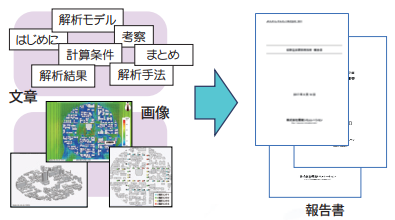

   説明文・脚注と図(画像)とを持つ報告書ひな型を、Wordファイル形式でWindPerfectから
   直接出力する事が可能となりました。
   解析される方は煩わしい報告書作成作業から解放され、ひな形を修正して考察を追加するだけで
   他部署やクライアントに提出可能な報告書を入手できます。

●特徴9:高速な計算処理


   OpenMP並列化、TVD、ネスティング機能を持つ高速ソルバーを搭載。

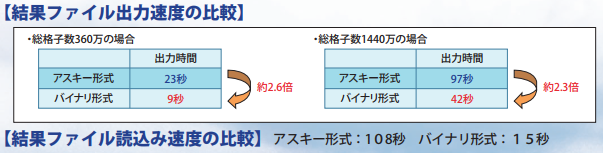

   新開発のバイナリRead/Write機能で高速なデータ読込み・保存をPCレベルで実現。
   非定常解析や移動物体問題(e-flow)も高速で処理が可能です。



BIM・CIMデータ対応

   STL:機械・電子系でも使われるポピュラーな形式
   DXF:建築系の標準形式. 9割以上を読込み可能
   IFC:BIM専用形式. 設備IFC対応予定

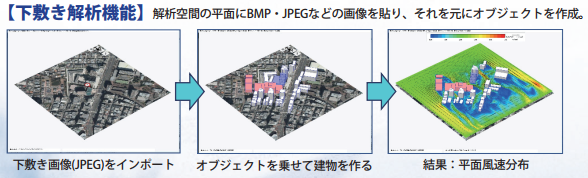

   GIS(地図情報):パスコ,国際航業など
   国土数値情報:政府が提供する標準地盤データ
   CFDパーツ:自社開発及び空衛学会CFDパーツ

   連携可能なCADソフトウェア:Revit, AutoCAD, GLOOBE, MicroStation,VectorWorks
                , ArchiCAD, SketchUp, CATIA等

推奨稼動環境

   対象OS   :Windows Vista / 7 /8 / 10(日本語版64bit)
   CPU     :インテル® CoreTM i7 プロセッサー 同等以上
   メインメモリ:最低16.0GB以上、推奨32GB以上
          (1億グリッド:32GB以上、2億グリッド:64GB以上)
   ディスプレイ:1600×1200 (UXGA) 以上
   グラフィック環境:VRAM 2GB以上のNVIDIA/AMD社製(グラフィックボード同等以上)
   マウス:ホイール付マウス (必須)
   ドライブ:DVDドライブ (必須)
   USBポート:1個以上 (認証キー用)
